鋼結構
由型鋼連接而成的結構物，例如：鋼梁、鋼屋架、鋼塔架、鋼腳手架等。
鋼結構圖
用來表示鋼結構的圖樣。
型鋼
型鋼是由鋼廠按照標準規格軋制而成的鋼材，其斷面形狀如尺寸是定型的，例如：角鋼、工字鋼、槽鋼等。
型鋼的代號及標注
鋼結構中型鋼的連接方法
※ 焊接
※ 鉚接
※ 螺栓連接
一、焊接
將被連接的型鋼在連接部位加熱使其和焊條熔化，凝結后成為不可分割的整體。
1、焊縫類型及其符號
※ 坡口焊縫
※ 貼角焊縫
※ 塞焊縫

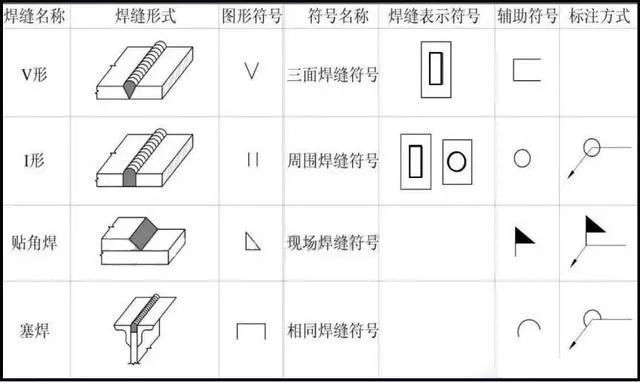

★ 焊縫的圖形符號和輔助符號
2、焊縫的標注
在鋼結構圖中，必須把焊縫的位置、形式、尺寸和輔助要求標準清楚。

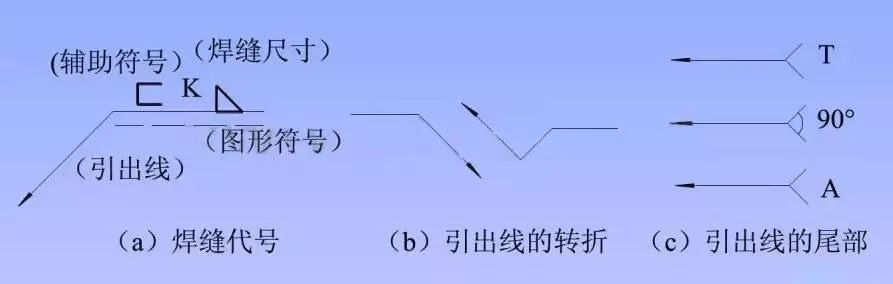

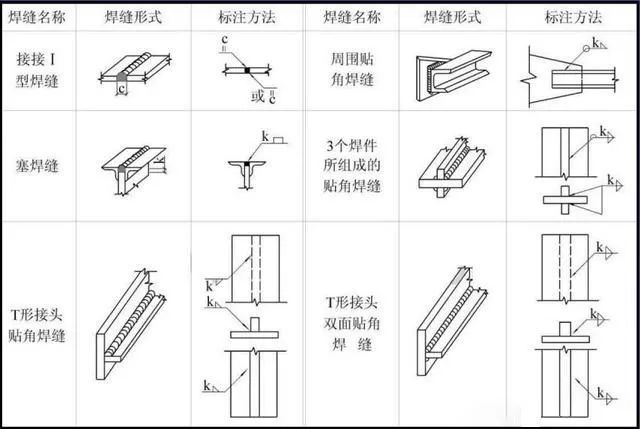

★ 焊縫的標注方法

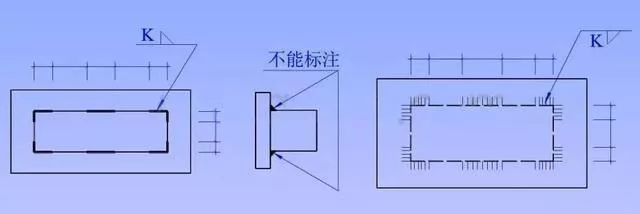

★ 焊縫不連續時的畫法及標注
當焊縫分布不連續時，可見焊縫宜在焊縫處加中實線，不可見焊縫加細柵線
二、鉚接
用鉚釘將兩塊或兩塊以上的鋼板連接在一起
★ 鉚接分類
※ 工廠連接
※ 現場連接
★ 鉚釘類型
三、螺栓連接
※ 焊接和鉚接都是不可拆卸的連接，螺栓連接是可拆卸的連接

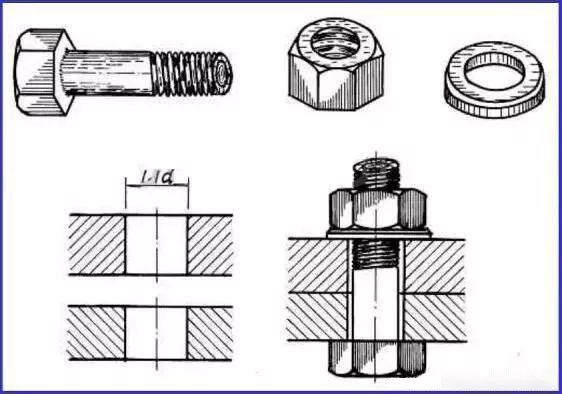

※ 連接方法

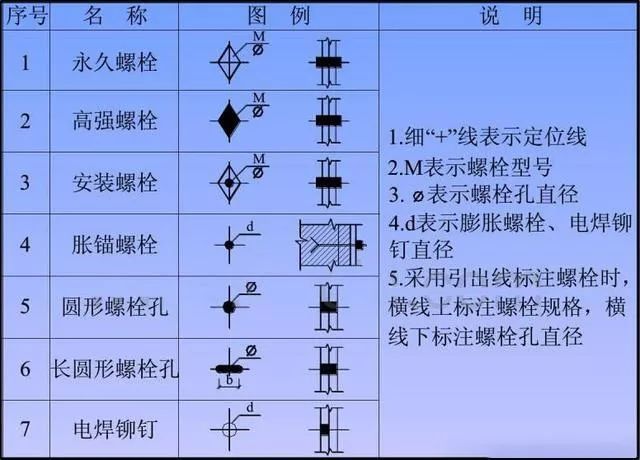

★ 螺栓、孔、電焊鉚釘圖例
鋼梁結構圖
概述
鋼梁常用于大、中跨度橋梁中
鋼梁的種類
※ 鋼板梁
※ 鋼桁梁
★ 下承式簡支栓焊梁
★ 鋼梁結構圖的內容
※ 設計輪廓圖
※ 節點圖
※ 桿件圖
※ 零件圖

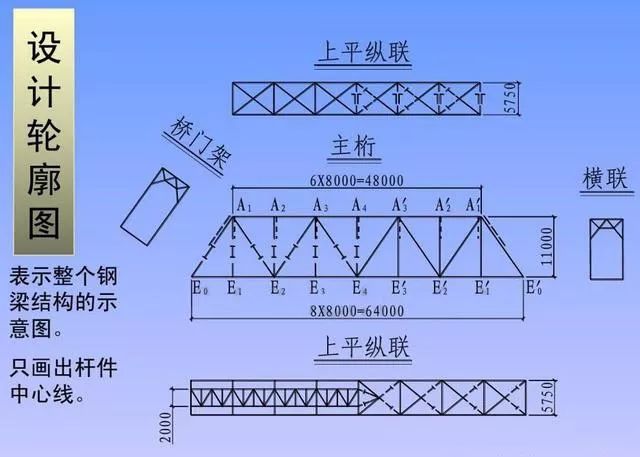

★ 設計輪廓圖

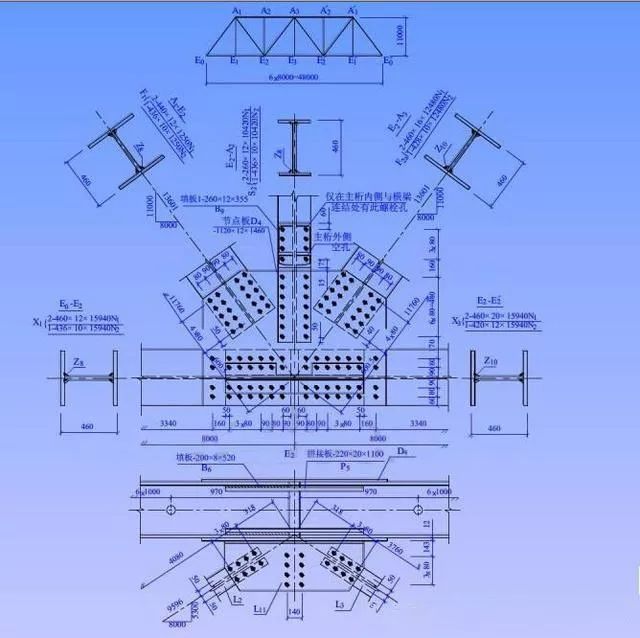

★ 節點圖
★ 節點構造圖

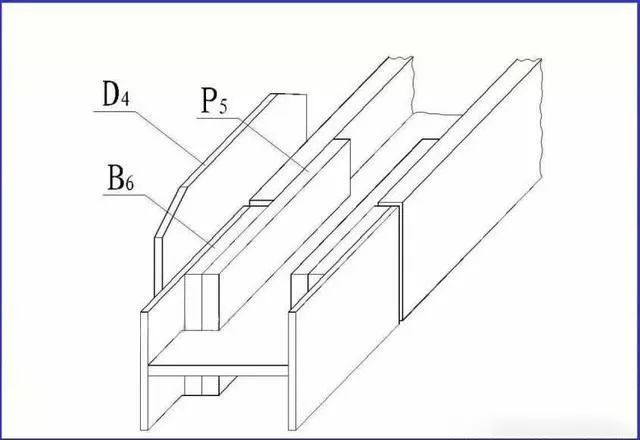

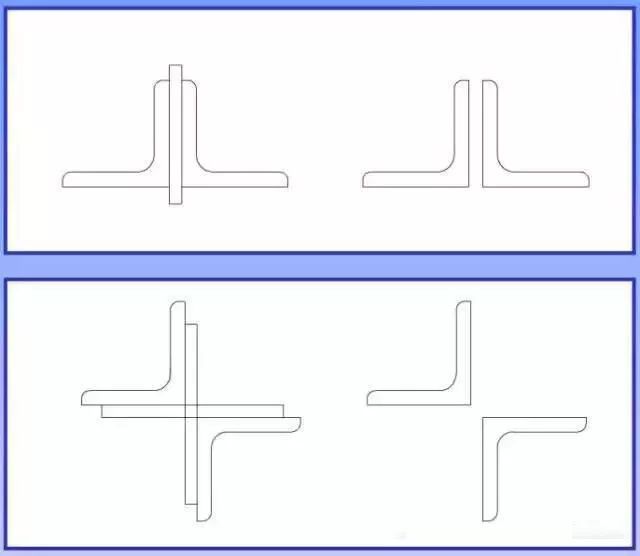

★ 拼接板、填板的拼裝

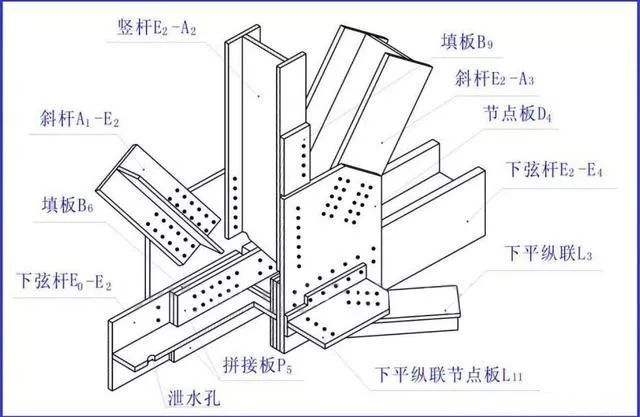

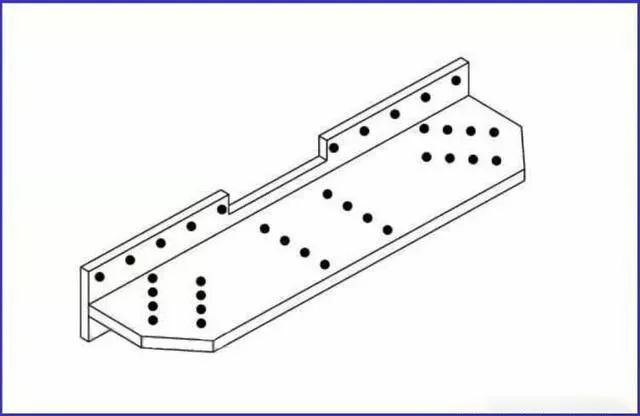

★ 立體圖

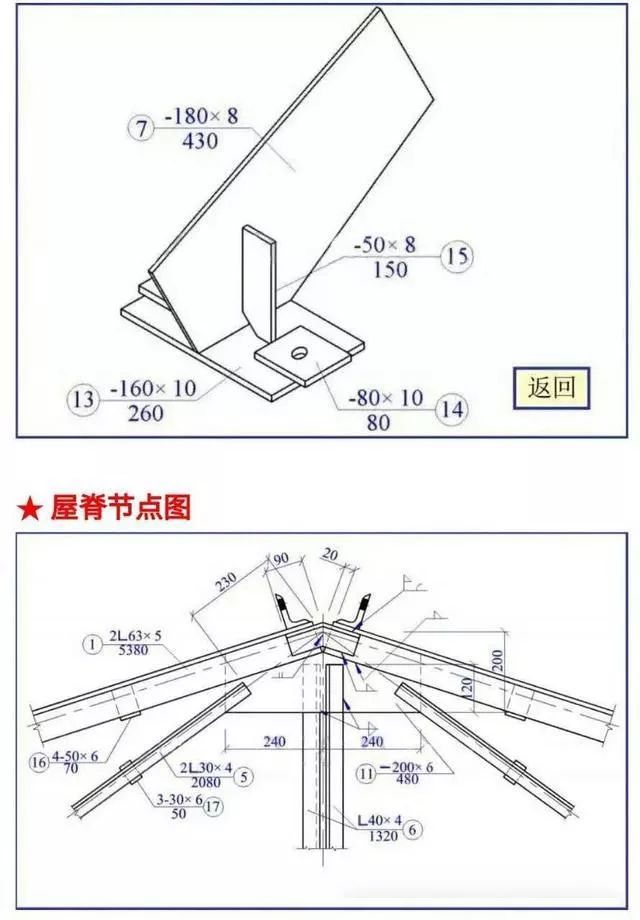

★ 節點板詳圖
★ 桿件圖

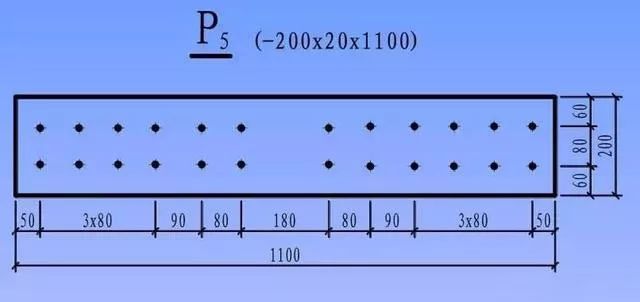

★ 零件圖
鋼屋架結構圖
概述
※ 鋼屋架
※ 鋼屋架結構圖
屋架簡圖、屋架詳圖（包括節點圖）、桿件詳圖、連接板詳圖。
★ 屋架簡圖
※ 屋架簡圖又稱屋架示意圖、屋架桿件幾何尺寸簡圖。
※ 比例：1：100、1：200
※ 單線條表示，桿件長度直接注在單線條旁邊。
★ 屋架詳圖
※ 圖樣：立面圖，上弦實形輔助投影，剖面斷面圖。
※ 比例：兩種比例：
桿件軸線采用較小比例（1：20，1：15）
節點板、桿件、斷面采用較大比例（1：10，1：5）
※ 圖線：可見輪廓線——中實線
不可見輪廓線——中虛線
★ 桿件拼接
★ 支座節點圖
